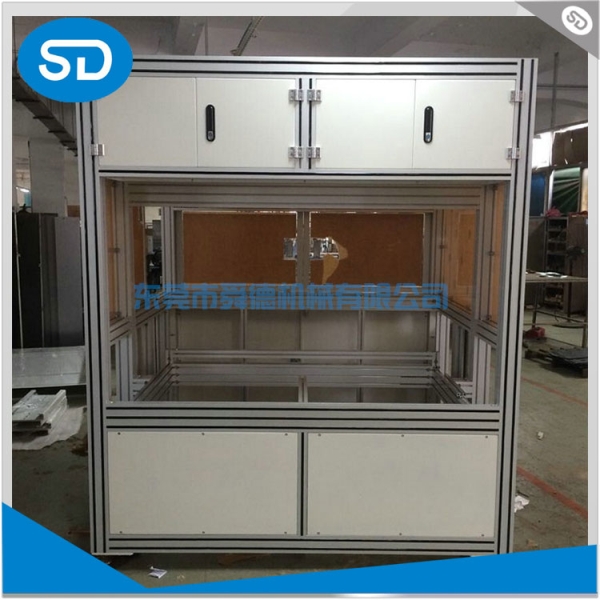

鋁型材機架設計中，平衡結構穩定與輕量化需從材料、結構、工藝三方面綜合優化。以下是十項實用技巧：
1. 拓?fù)鋬?yōu)化布局
優先根據受力路徑設計框架，承重區域（如立柱、橫梁）采用密集型材，非承重區域減少冗余結構，降低整體重量。
2. 選對截面形狀
采用工字型、方管或T型槽鋁材，抗彎性能更優。例如，橫梁用寬幅薄壁設計，兼顧支撐強度與輕量化。
3. 節點強化設計
關鍵連接處使用三角加強角件或內嵌鋼制襯套，分散應力。避免直接打孔連接，改用T型螺母+螺栓固定，防止型材變形。
4. 輕質合金升級
選用6061-T6或7075鋁合金，強度較普通鋁材提升30%以上，允許更薄壁厚設計（建議≥2mm），減重同時保持剛性。
5. 桁架式支撐結構
在長跨距區域（≥1.5米）采用三角形桁架或交叉斜撐，抗扭能力提升，比實心支撐節省40%材料。
6. 動態載荷
用ANSYS等軟件模擬振動、沖擊場景，針對性加固共振頻率低的區域，避免過度補強導致增重。
7. 模塊化拼接設計
將機架拆分為標準化模塊，通過快拆接頭連接。局部需強化時可單獨替換模塊，減少整體冗余結構。
8. 蜂窩減重工藝
在非承重面板（如側板）采用蜂窩鋁板，密度低至0.3g/cm3，強度媲美實心板材，減重效果達60%。
9. 表面強化處理
硬質陽ji氧化（膜厚20-30μm）可提升表面硬度至HV400，允許更薄型材厚度，同時增強耐腐蝕性。
10. 輕量化驗證測試
通過三點彎曲試驗（載荷≥1.5倍設計值）和掃頻振動測試（10-2000Hz），確保減重后仍滿足穩定性要求。
案例：某自動化設備機架采用桁架+蜂窩板組合方案，總重降低28%，靜態載荷能力達800kg，共振頻率＞80Hz。關鍵技巧在于通過優化桁架角度（55°-60°），蜂窩板厚度匹配區域應力分布（區4mm/邊緣2mm）。
